光伏组件结构
2024-03-21
2024-03-21

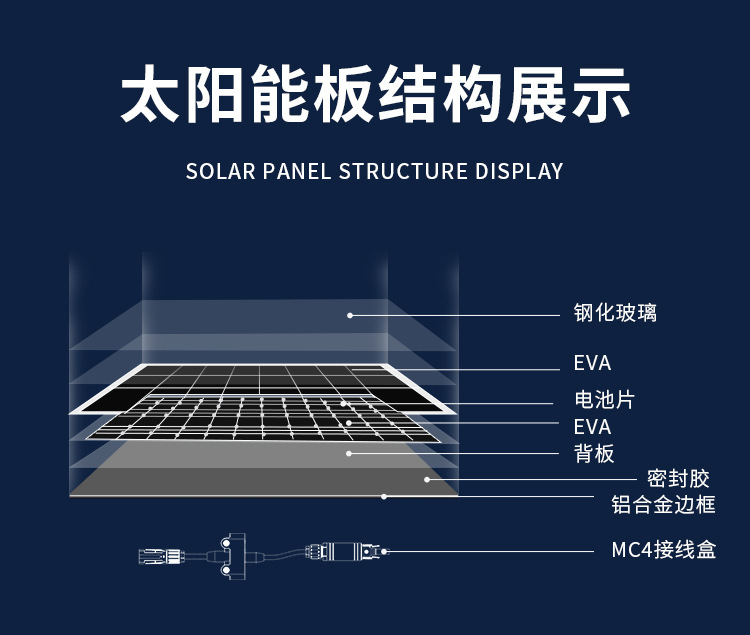

光伏组件是指具有封装及内部连接的、能单独提供直流电、不可支解的最小光伏电池装组合装置 。它是光伏发电系统的焦点部件，由八大焦点质料组成 。 我们一起来了解组件八大主材的科普小知识吧！
01 电池片 电池片是组件最焦点的元件，主要用于将光能转化为电能 。电池片经过串联、并联，抵达一定的额定输出功率和电压后，即形成光伏组件 。光伏组件经过组合形成光伏方阵，与控制器、蓄电池组、逆变器等部件连接组成光伏发电系统 。 太阳能电池按原质料分为单晶硅、多晶硅、非晶硅太阳能电池 。晶硅电池技术是以硅片为衬底的，依据PN结进行光生载流子疏散发电的 。凭据原质料和电池制备技术的差别，晶硅电池分为P型电池和N型电池 。P型硅片是在硅料中掺杂硼元素制成，P型电池制备技术有古板的AL-BSF（铝背� 。┖蚉ERC技术 ；而N型硅片是在硅质料中掺杂磷元素制成，N型电池制备技术较多，包括PERC、TOPCon、IBC和HJT等 。 其中，异质结电池是N型电池的一种，具备高转换效率、高发电量、低温度系数、无光致衰减和电位衰减、制备工艺简单、双面发电效率高等诸多优势 。随着电池技术的不绝突破和行业进程的连续加速，异质结技术有望成为下一代主流电池技术 。 02 玻璃 光伏玻璃是一种钠钙硅盐酸玻璃，主要用于光伏组件的封装 。光伏玻璃会直接影响光伏组件的发电效率和使用年限 。 光伏玻璃一般为低铁钢化玻璃或者半钢化玻璃，具有以下特性 。一是通透性好 。透光率是影响光伏电池转换效率的要害因素 。光伏玻璃需具有高透光性和对1200nm红外光的较高反射率 。二是机械强度高 。耐攻击，可蒙受2400Pa风压和5400Pa雪压，起到支撑和� ；ぷ饔� 。三是耐久性好 。受气候和地舆位置影响，组件需在露天、昼夜温差大的情况中作业，需具备耐腐化、耐候性特质 。 异质结电池组件一般使用超白低铁钢化玻璃封装，透光率高，且杂质较少，不易自爆 。 03 胶膜 光伏封装胶膜是光伏组件的重要组成部分，位于电池片上下两侧 。胶膜的首要作用是黏合电池与玻璃、背板 。其次，胶膜可以起到封装防护作用，� ；さ绯氐缏凡皇芡饨缜榭鲎倘牛映ぷ榧褂檬倜� 。别的，封装胶膜可增强光伏组件的透光性，进而提升组件的发电效率 。最后，胶膜还能在组件生产、存储、装置和使用历程中起到结构支撑和定位电池的作用 。 凭据质料来看，主流胶膜主要有EVA、POE、EPE、PVB 。EVA胶膜为主流的光伏封装胶膜，透光性好、加工性能好、供应稳定且本钱较低，但保存高水汽渗透、低抗攻击性、抗PID性能不稳定等缺点 。POE胶膜水汽透过率低、抗PID性能好，适用于双玻组件、N型组件的封装，但加工属性差、本钱高 。 04 背板 光伏背板是用作背面� ；さ姆庾爸柿希话阌糜诘ゲＷ榧� 。光伏背板分为含氟背板和非氟背板，含氟背板有TPT、TPE、TPC、CPC，非氟背板有PET、PA/PO等 。 光伏背板主要用于对抗湿热等情况对电池片、胶膜等质料的侵蚀，起到耐腐化、耐候、防氧化及绝缘� ；ぷ饔茫梢杂行а映ぷ榧氖褂檬倜� 。白色背板反射率高，能提高组件的转换效率 。同时，红外反射率高的特性，也便于降低组件的事情温度 。 05 边框 光伏边框是装置于玻璃外延的边框，主要用于牢固、密封太阳能电池组件，便于光伏组件的运输与装置 。边框的装置，有利于� ；げＡП哐兀銮抗夥榧芊庑阅� 。同时，边框是承载组件与支架的链接载体，边框的使用，可以提高组件整体的机械强度和抗载能力，从而延长组件寿命 。 06 焊带 光伏焊带是在铜带外貌涂敷锡基焊料形成的复合导电质料，应用于光伏电池片的串联或并联，发挥搜集电流和导电的作用，是光伏组件焊接历程中的重要质料 。 光伏焊带分为互连焊带和汇流焊带 � ；チ复糜诹庸夥绯仄占⒋涔夥绯仄缌� � ；懔骱复糜谒鸭绯卮⒌牡缌鳎⒁鲋两酉吆心� 。焊带关于电流收集有直接影响，进而影响组件的功率及发电效率 。 行业早期使用的是平焊带，随着行业生长，目前高效组件均接纳圆焊带 。 07 硅胶 硅胶主要用于粘接、密封层压好的玻璃光伏组件，粘接边框与玻璃、接线盒与背板（或玻璃），起到密封和连接作用 。 凭据使用位置的差别，硅胶分为密封胶和灌封胶 。密封胶使用在边框卡槽内和接线盒与背板底部，灌封胶一般用于接线盒内部，主要作用是� ；そ酉吆心诓康缏� 。 02 接线盒 接线盒主要由接线盒盖、密封圈、二极管、散热装置、盒体、导线、连接器组成 。接线盒的主要作用是将太阳能电池爆发的电力与外部线路进行连接 � ？梢远怨夥榧鱿咂鸬矫芊狻⒎浪莱镜淖饔� 。接线盒另有� ；す夥榧低吃诵心驳淖饔茫绻榧⒍搪罚酉吆谢嶙远峡搪返绯卮苊庹鱿低潮簧栈� 。
